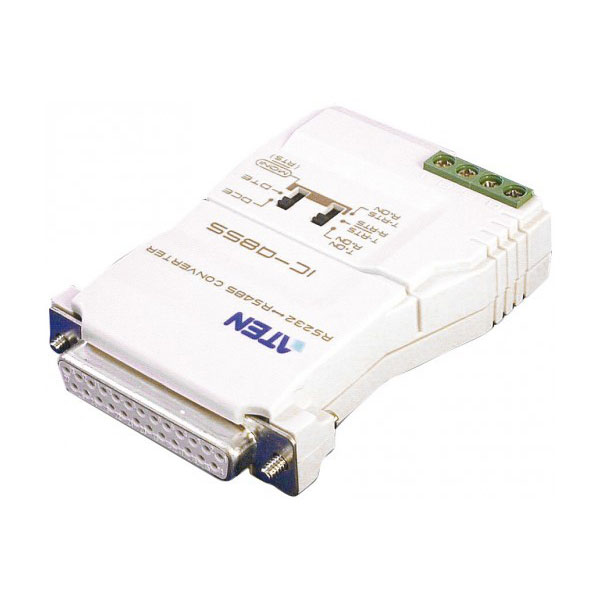

Le convertisseur d interface série ATEN IC485S permet de transformer un signal série utilisant le protocole RS-232 en un signal basé sur le protocol RS-485 et inversement, et ceci de manière totalement transparente pour les appareils connectés.
Les équipéments peuvent communiquer sur le protocole RS-485 jusqu à une distance de 1200 metres.
Le convertisseur ATEN IC485S possède 4 modes de configuration pour l utiliser dans de nombreuses application.
Le mode point à point pour des liaisons sur 2 ou 4 fils bi-directionnelles.
Le mode Multidrop bi-directionnel pour communiquer d un poste maitre à 31 esclaves
Le mode Simplex pour une communication uni-directionnelle en point à point ou multidrop
Le mode Monitor permet de surveiller les échanges entre un appareil et son périphérique.
2 mini interrupteurs 3 positions (SW1 et SW2) permettent de configuer l appareil, le SW1 pour choisir le mode DCE/DTE ou monitor de l équipement et le SW2 le type de transmission pour les modes Point à Point ou Multidrop half et full duplex,
Le coté RS-232 est équipé d un connecteur DB25 Femelle et le coté RS-485 vous laisse le choix d utiliser une prise RJ-11 ou bornier à vis de 4 fils.
Le mode Monitor est particulierement interessant pour aider à comprendre les problemes de communication d une liaison RS-485 existante entre 2 appareils (exemple : enregistreur DVR et Caméra
de surveillance motorisée).
Il suffit de raccorder le ATEN IC485SI en parallèle des broches TX et RX de la liaison RS-485 et de raccorder le coté RS-232 sur le port COM d un PC pour tracer tous les paquets de données transitant pendant la communication entre les 2 appareils.
Spécifications :
- Taux de transfert RS-485 jusqu à 100Kbps sur une distance de bus de 1200m
- Alimenté par un adaptateur secteur fourni 9V 1.35A
- Dimensions 79 x 54.5 x 21 mm - 60 gr
CARACTÉRISTIQUES PRINCIPALES
Détail connecteur(s) entrée
DB-25
Détail connecteur(s) sortie
Bornier a vis + RJ-11
Signal d'entrée
Série RS-232
Signal de sortie
Série RS-485
Genre connecteur A
Femelle
Genre connecteur B
Femelle
CARACTÉRISTIQUES SECONDAIRES
Alimentation
Adaptateur externe fourni
